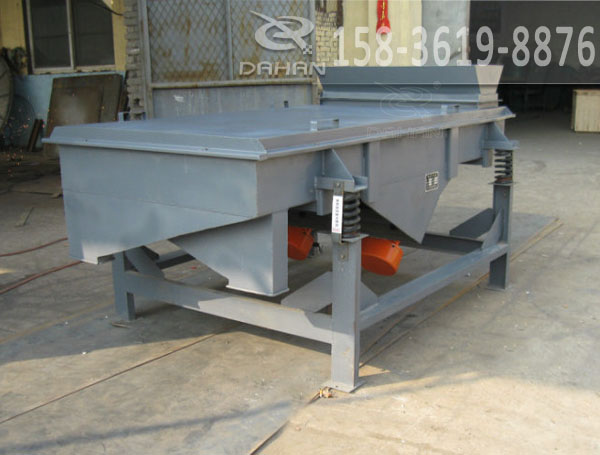

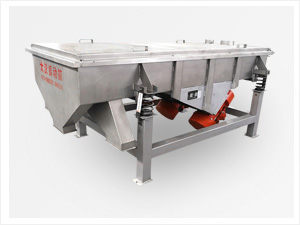

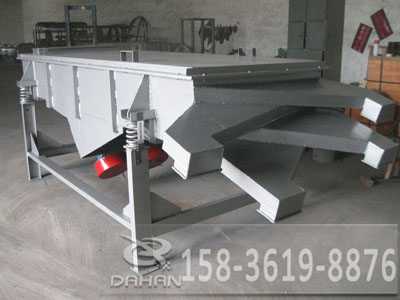

DZSF1030型直線振動篩（寬）1000mm×（長）3000mm，處理產量0.1-20t/h，電機功率2×0.75kw。按材質分為碳鋼材質和304不銹鋼材質；按層數分為1030單層直線振動篩，1030兩層直線振動篩，1030三層直線振動篩，1030四層直線振動篩，1030五層直線振動篩。大漢直線振動篩廠家可為客戶量身定做特殊要求的直線振動篩。


　　1030直線振動篩篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網、高效耐用使用壽命長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。

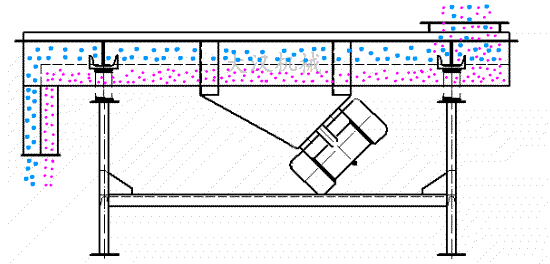

　　一、1030直線振動篩工作原理

　　DZSF1030直線振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm。

　二、1030直線振動篩型號說明

　　D----------------------------------振動電機(振動源)

　　Z----------------------------------直線(運轉軌跡)

　　SF----------------------------------篩分機

　　1030---------------------------------篩面尺寸（1000mm寬x3000mm長)

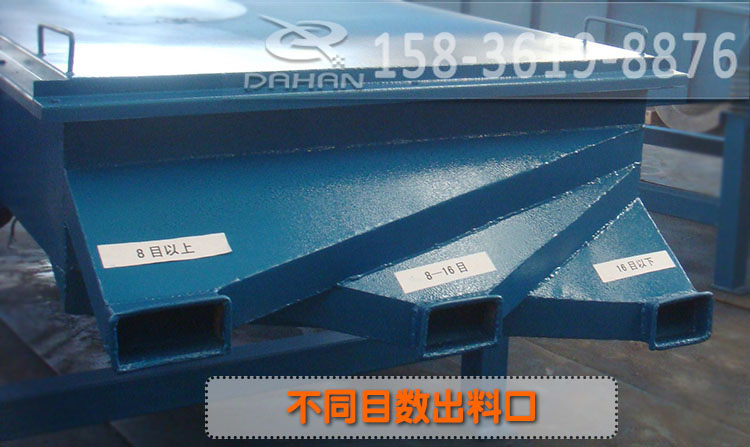

　　1-------------------------------------兩層(兩層篩網三個出料口)

　　S（P）-----------------------------------鋼板材質【S代表不銹鋼，P代表普碳鋼】



     三、1030直線振動篩的應用范圍


       1030型直線振動篩適用于對粉狀，顆粒狀物料的篩選和分級，廣泛適用于化工、塑料、醫藥、建材、糧食、化肥、磨料、炭素等行業中干式粉狀物料的篩分。

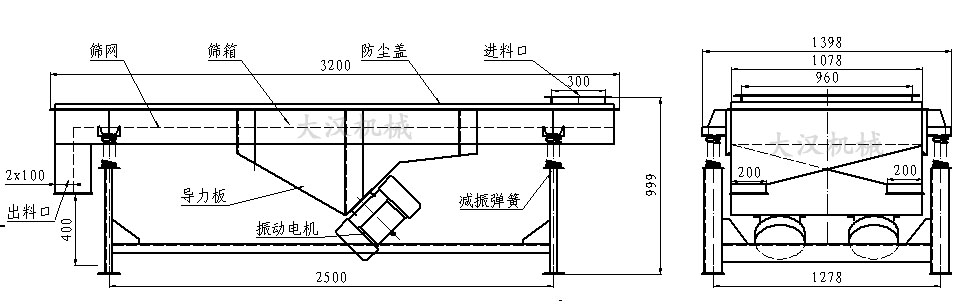

　四、1030直線振動篩主要技術參數和外形尺寸

　　五、1030直線振動篩篩分原理

　　物料從給料機均勻地進入篩分機的進料口，在振動電機的激振下，向出料口方向邊跳動邊篩分，通過多層篩網篩分出數種產品和不合格的篩上、篩下物，分別從各自的出口排出，流入料倉或盛料筒。

　　六、1030型直線振動篩結構說明

　1030型直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

　　1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

　　2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

　　3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

　　4、振動電機(使用與維修方法詳見振動電機使用說明書)。

　　5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

　　6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

　　7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。
